Admin وجود جدول مقاسات رولمان البلي كمرجع صناعي احترافي ليس مجرد معلومات فنية… بل هو أداة حاسمة تمنع الأعطال، تقلّل التوقفات، وتوفر آلاف الدولارات من خسائر توقف خطوط الإنتاج.
لذلك سأقدمه لك بأسلوب مرجع هندسي احترافي واضح + سهل الاستخدام + مناسب لمهندسي الصيانة ومشتريات المصانع مع صور توضيحية وجداول دقيقة قابلة للرجوع السريع.
سنقسمه إلى:
1- تعريف سريع برولمان البلي واستخداماته الصناعية
2- أنواع رولمان البلي المستخدمة في خطوط الإنتاج
3- جدول المقاسات القياسية (الأهم)
4- جدول اختيار المقاس حسب التطبيق الصناعي
5- نصائح احترافية لاختيار الرولمان المناسب لخطوط الإنتاج والماكينات
6- أخطاء شائعة يجب تجنبها
صور توضيحية لأنواع رولمان البلي الصناعية
4
ما هو رولمان البلي ولماذا هو عنصر حاسم في خطوط الإنتاج؟
رولمان البلي (Ball Bearing) هو عنصر ميكانيكي مسؤول عن:
● تقليل الاحتكاك بين الأجزاء الدوّارة
● رفع كفاءة الحركة وتقليل استهلاك الطاقة
● حماية المحركات والتروس والأعمدة
● إطالة عمر ماكينات التعبئة والتغليف وخطوط الإنتاج الصناعية
في مصانع:
● التعبئة والتغليف
● الصناعات الغذائية
● خطوط إنتاج البلاستيك
● السيور الناقلة
● ماكينات التغليف الأوتوماتيكية
أي تلف بسيط في رولمان البلي قد يسبب:
توقف كامل للخط + خسارة إنتاج + أعطال مكلفة جدًا
أنواع رولمان البلي المستخدمة في الماكينات الصناعية
| النوع | الاستخدام داخل خطوط الإنتاج | الميزة الأساسية |
|---|---|---|
| Deep Groove | المحركات والسيور والناقلات | يتحمل السرعات العالية |
| Angular Contact | الأحمال الجانبية والضغط | ثبات أعلى |
| Self Aligning | الأعمدة الطويلة | يعوض عدم الاستقامة |
| Thrust | الضغط الرأسي | يتحمل الأحمال المحورية |
جدول مقاسات رولمان البلي القياسية (مرجع صناعي سريع)
هذا هو الجدول الأساسي الذي يعتمد عليه مهندسو المشتريات والصيانة داخل المصانع.
| رقم الرولمان | القطر الداخلي (مم) | القطر الخارجي (مم) | السمك (مم) | الاستخدام الصناعي الشائع |
|---|---|---|---|---|
| 6000 | 10 | 26 | 8 | مواتير صغيرة – حساسات – وحدات خفيفة |
| 6001 | 12 | 28 | 8 | سيور ناقلة خفيفة |
| 6002 | 15 | 32 | 9 | ماكينات تعبئة صغيرة |
| 6003 | 17 | 35 | 10 | وحدات تغليف متوسطة |
| 6004 | 20 | 42 | 12 | مواتير خطوط إنتاج متوسطة |
| 6005 | 25 | 47 | 12 | سيور ناقلة صناعية |
| 6006 | 30 | 55 | 13 | أعمدة حركة ثقيلة |
| 6007 | 35 | 62 | 14 | خطوط تعبئة وتغليف كبيرة |
| 6008 | 40 | 68 | 15 | محركات صناعية قوية |
| 6204 | 20 | 47 | 14 | مضخات – خلاطات |
| 6205 | 25 | 52 | 15 | ماكينات تعبئة وتغليف متوسطة |
| 6206 | 30 | 62 | 16 | خطوط إنتاج مستمرة 24 ساعة |
| 6305 | 25 | 62 | 17 | أحمال ثقيلة جدًا |
جدول اختيار رولمان البلي حسب التطبيق داخل المصنع
| التطبيق داخل خط الإنتاج | نوع الرولمان المقترح | المقاس الشائع | سبب الاختيار |
|---|---|---|---|
| سيور ناقلة خفيفة | Deep Groove | 6001–6003 | سرعة عالية واستهلاك طاقة منخفض |
| ماكينات تعبئة وتغليف أوتوماتيك | Deep Groove مقوى | 6204–6206 | تحمل تشغيل مستمر |
| محركات رئيسية | Angular Contact | 7200 Series | ثبات وحمل جانبي |
| أعمدة طويلة | Self Aligning | 1200 Series | يمنع الاهتزاز والانحراف |
| ضواغط ومضخات | Heavy Duty | 6300 Series | يتحمل ضغط عالي |
نصائح احترافية لاختيار المقاس الصحيح
● لا تختَر الرولمان بناءً على القطر فقط، احسب الحمل والسرعة
● استخدم أنواع محكمة الغلق (ZZ أو 2RS) في بيئات الغبار أو الرطوبة
● للمصانع التي تعمل 24 ساعة استخدم فئة Heavy Duty
● لا تخلط بين المقاسات المتقاربة لتجنب الاهتزاز
● احرص على شراء منتجات أصلية لتجنب الأعطال المتكررة
● في ماكينات التعبئة والتغليف وخطوط الإنتاج عالية السرعة استخدم رولمان عالي الجودة لتحسين كفاءة التشغيل
أخطاء شائعة تسبب تلف الرولمان بسرعة
● تركيب غير متزن
● تشحيم زائد أو ناقص
● استخدام مقاس أصغر من الحمل المطلوب
● اختيار نوع غير مناسب للسرعة
● شراء قطع تجارية رخيصة
هذه الأخطاء قد تؤدي إلى:
توقف خط الإنتاج + خسارة آلاف الدولارات يوميًا
جدول مقاسات رولمان البلي الصناعي لاختيار القطع المناسبة لخطوط الإنتاج بكفاءة أعلى وأعطال أقل
وصف تحفيزي
مرجع هندسي احترافي يساعد مصانع التعبئة والتغليف وخطوط الإنتاج والصناعات والآلات الثقيلة على اختيار رولمان البلي الصحيح لتقليل التوقفات، إطالة عمر الماكينات، وخفض تكاليف الصيانة بشكل مباشر.

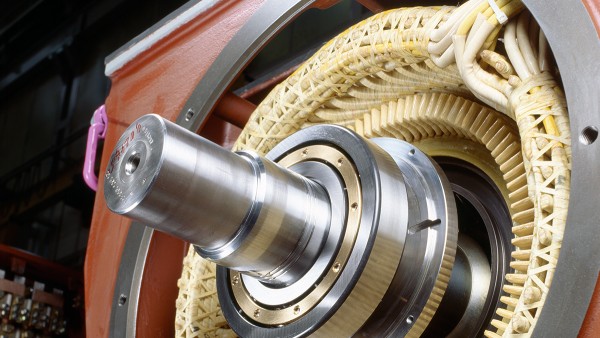

رولمان البلي داخل المصانع وخطوط الإنتاج
4
داخل أي مصنع حديث ستجد أن رولمان البلي هو القلب المخفي لكل حركة ميكانيكية.
فهو المسؤول عن:
● تقليل الاحتكاك
● زيادة سرعة الدوران
● تقليل استهلاك الطاقة
● حماية المحركات والأعمدة
● ضمان استمرارية التشغيل 24/7
أي اختيار خاطئ يعني:
تلف مبكر + اهتزاز + توقف خط إنتاج كامل + خسائر إنتاجية يومية
لذلك وجود جدول مقاسات مرجعي دقيق يوفر عليك وقت البحث ويمنع قرارات الشراء العشوائية.
أنواع رولمان البلي المناسبة للصناعات والآلات
| النوع | الاستخدام داخل خطوط الإنتاج | أهم ميزة |
|---|---|---|
| Deep Groove | مواتير – سيور – وحدات تعبئة وتغليف | سرعة عالية + تكلفة اقتصادية |
| Angular Contact | أحمال جانبية قوية | ثبات ودقة دوران |
| Self Aligning | أعمدة طويلة أو غير متوازنة | يمنع الاهتزاز والانحراف |
| Thrust | ضغط رأسي ومحوري | يتحمل الأحمال الرأسية الثقيلة |
جدول مقاسات رولمان البلي القياسية الأكثر استخدامًا في المصانع
| رقم الرولمان | القطر الداخلي مم | القطر الخارجي مم | السمك مم | التطبيق الصناعي النموذجي داخل خطوط الإنتاج |
|---|---|---|---|---|
| 6000 | 10 | 26 | 8 | وحدات خفيفة – حساسات – آليات صغيرة |
| 6001 | 12 | 28 | 8 | سيور ناقلة خفيفة |
| 6002 | 15 | 32 | 9 | ماكينات تعبئة صغيرة |
| 6003 | 17 | 35 | 10 | وحدات تغليف متوسطة |
| 6004 | 20 | 42 | 12 | مواتير خطوط إنتاج |
| 6005 | 25 | 47 | 12 | سيور صناعية مستمرة |
| 6006 | 30 | 55 | 13 | أعمدة حركة رئيسية |
| 6204 | 20 | 47 | 14 | مضخات وخلاطات |
| 6205 | 25 | 52 | 15 | ماكينات تعبئة وتغليف متوسطة |
| 6206 | 30 | 62 | 16 | خطوط إنتاج تعمل 24 ساعة |
| 6305 | 25 | 62 | 17 | أحمال ثقيلة جدًا |
| 6306 | 30 | 72 | 19 | محركات صناعية كبيرة |
جدول مقارنة الماركات العالمية (SKF – NSK – FAG – KOYO)
| المقاس القياسي | SKF | NSK | FAG | KOYO | ملاحظات هندسية للاستخدام داخل المصانع |
|---|---|---|---|---|---|
| 6204 | 6204-ZZ | 6204ZZ | 6204-2Z | 6204ZZ | تشغيل سريع – سيور ناقلة |
| 6205 | 6205-2RS | 6205DDU | 6205-2RSR | 6205-2RS | بيئات غبار ورطوبة |
| 6206 | 6206-ZZ | 6206ZZ | 6206-2Z | 6206ZZ | تشغيل مستمر ثقيل |
| 6305 | 6305-2RS | 6305DDU | 6305-2RSR | 6305-2RS | أحمال قوية جدًا |
جميع هذه الماركات توفر:
عمر أطول + ضوضاء أقل + استقرار أعلى في خطوط الإنتاج عالية السرعة
اختيار رولمان البلي حسب نوع الماكينات داخل المصنع
4
| نوع الماكينة | المقاس المقترح | النوع | سبب الاختيار |
|---|---|---|---|
| سيور ناقلة خفيفة | 6001–6003 | Deep Groove | سرعة عالية واستهلاك طاقة منخفض |
| ماكينات تعبئة وتغليف | 6204–6205 | 2RS محكم الغلق | مقاومة الغبار والسوائل |
| محركات رئيسية | 6206–6306 | Heavy Duty | تحمل تشغيل مستمر |
| مضخات وخلاطات | 6205–6206 | مقوى | ثبات تحت الاهتزاز |
| ضواغط صناعية | 6305+ | Angular/Heavy | ضغط وأحمال كبيرة |
نصائح احترافية لإطالة عمر الرولمان داخل خطوط الإنتاج
● اختر دائمًا ماركات أصلية معتمدة
● استخدم شحم صناعي عالي الجودة
● تجنب التحميل الزائد على الأعمدة
● استبدل الرولمان قبل مرحلة التلف الكامل
● في مصانع التعبئة والتغليف استخدم رولمان محكم الغلق 2RS لمنع دخول البودرة والسوائل
● احتفظ بمخزون استراتيجي من المقاسات الشائعة لتجنب توقف الإنتاج
اتباع هذه الخطوات يمكن أن يقلل أعطال الصيانة بنسبة تصل إلى 40–60٪.
خلاصة هندسية سريعة
إذا كنت تدير:
● مصنع تعبئة وتغليف
● خط إنتاج غذائي
● مصنع بلاستيك أو كيماويات
● أو أي خطوط إنتاج مستمرة
فإن اختيار رولمان البلي المناسب ليس قطعة غيار فقط… بل قرار إنتاجي يؤثر على الأرباح مباشرة.
المقاس الصحيح = تشغيل مستقر + أعطال أقل + إنتاج أعلى + تكلفة صيانة أقل
